現代工業的發展和環保日趨嚴格，對布袋除塵器的要求越來越高，因此在除塵布袋材質、除塵布袋形狀、清灰方式、箱體結構等方面不斷更新發展。在各種除塵器中，布袋除塵器的類型最多，根據其特點可進行不同的分類。布袋除塵器的性能與其他除塵器也有所區別。

布袋除塵器的分類主要是依據其結構特點，如除塵布袋形狀、過濾方向、進風口位置以及清灰方式進行分類。

圖：布袋除塵器的結構形式

1、按除塵布袋形狀分類

按除塵布袋形狀可分為圓布袋除塵器和扁布袋除塵器兩類。

（1）圓布袋除塵器，（b）、（c）、（d）、（e）均為圓布袋除塵器。除塵布袋形狀為圓筒形，直徑一般為120~300mm，最大不超過600mm，高度為2~3m，也有10m以上的。由于圓袋的支撐骨架及連接較簡單，清灰容易，維護管理也比較方便，所以應用非常廣泛。

（2）扁布袋除塵器，（a）是扁布袋除塵器。除塵布袋形狀為扁袋形，厚度及除塵布袋間隙為25~50，高度為0.6~1.2m，深度為300~500mm。最大的優點是單位容積的過濾面積大，但由于清灰，檢修，換袋復雜，使其廣泛應用受到限制。

2、按過濾方式分類

按過濾方式可分為內濾式除塵器和外濾式除塵器兩類。

（1）內濾式除塵器，（c）、（e）為內濾式布袋除塵器。含塵氣流由布袋內側流向外側，粉塵沉積在除塵布袋內表面上，優點是除塵布袋外部為清潔氣體，便于檢修和換袋，甚至不停機即可檢修。一般機械振動、反吹風等清灰方式多采用內濾式。

（2）外濾式除塵器，（b）、（d）外濾式布袋除塵器。含塵氣流由除塵布袋外側流向內側，粉塵沉積在除塵布袋外表面上，其除塵布袋內要設支撐骨架，因此濾磨損較大。脈沖噴吹，回轉反吹等清灰方式多采用外濾形式。扁布袋除塵器大部分采用外濾形式。

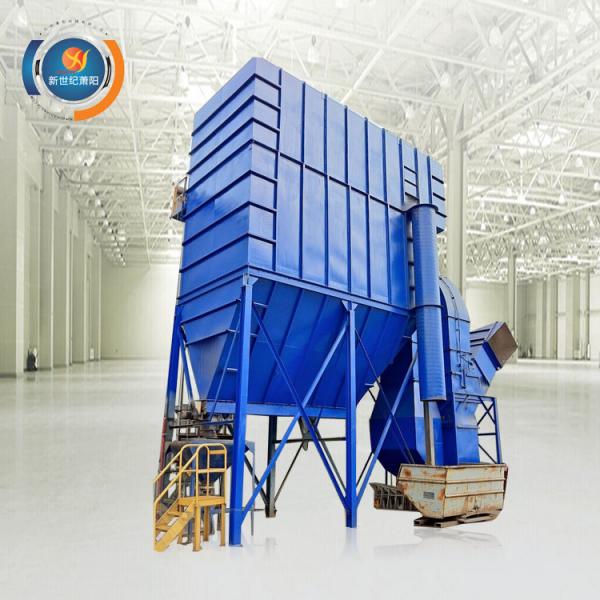

圖：布袋除塵器

3、按進氣口位置分類

按進氣口位置可分為下進風布袋除塵器和上進風布袋除塵器兩類。

（1）下進風布袋除塵器，（b）、（c）為下進風布袋除塵器。含塵氣體由除塵器下部進入，氣流自下面上，大顆粒直接落入灰斗，減少了除塵布袋磨損，延長了清灰間隔時間，但由于氣流方向與粉塵下落方向相反，容易帶出部分微細粉塵，降低了清灰效果，增加了阻力。下進風布袋除塵器結構簡單，成本低，應用較廣。

（2）上進風布袋除塵器，（d）、（e）為上進風布袋除塵器。含塵氣體的入口設在除塵器上部，粉塵沉降與氣流方向一致，有利于粉塵沉降，除塵效率有所提高，設備阻力也可降15%~30%。

4、按過濾面積分類

按過濾面積（F）可分為以下幾種：

（1）超大型布袋除塵器，F≥5000m²

（2）大型布袋除塵器，1000m²≤F<5000m²

（3）中型布袋除塵器，200m²≤F<1000m²

（4）小型或機組型布袋除塵器，F<20m²
