如何計算除塵布袋的過濾面積？

2016-03-24 10:06:00 | 來源：www.m2992.cn | 作者 :

蕭陽機械小編教您如何計算除塵布袋的過濾面積，如下：

除塵布袋

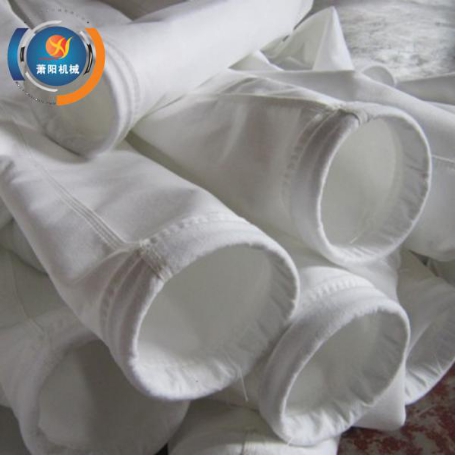

圖：除塵布袋

1、總過濾面積。根據通過除塵器的總氣量和先定的過濾速度，按下面的式子計算總過濾面積：求出總過濾面積后，就可以確定布袋除塵器總體規模及尺寸。

2、單條圓形除塵布袋的面積。在除塵布袋加工過程中，因除塵布袋要固定在花板或者短管，有的還要吊起來固定在袋帽上，所以除塵布袋兩端需要雙層縫制甚至多層縫制：雙層縫制的這個部分因阻力加大已無過濾的作用，同時有的除塵布袋中間還要固定環，這部分也沒有過濾作用。在大、中型反吹除塵器中，除塵布袋長10米，直徑0.292米，其公稱過濾面積為0.0292×10＝925m；如果扣除沒有過濾作用的面積0.75m，其凈過濾面積由8.25-0.75＝7.5m。由此可見，布袋沒用的過濾面積占布袋面積的5%～10%，所以，在大、中除塵器規格中應注明凈過濾面積大小。但在現有除塵器樣本中，其過濾面積多數指的是公稱過濾面積，在設計和選用中應該注意。

3、除塵布袋的數量。求出總過濾面積和單條除塵布袋的面積之后，就可以算出除塵布袋的條數。如果每個布袋室的除塵布袋數量是確定的，還可以由此計算出整個除塵器的室數。盡管在除塵的設計或者選用中按需要確定室數，單是從場地布置和維修方面考慮，常把超過六個室的除塵器的室數定為雙排。
